ＨＫＳ V-pro４
2014年 １２月 ２４日

冒頭からすみませんm(_ _)m

荷姿の撮影を怠りました・・・

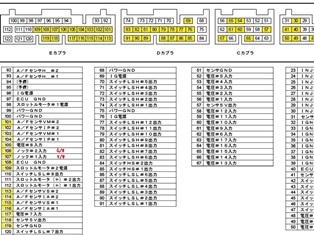

まずは、どの端子が何になってるのか？
一覧表を作ってみた。

黄色になっているところは、金メッキ端子です。

６４ピンから１２２ピンに拡大されたことで、
入出力ポートが格段に増えました。

でも、多すぎてどう使うか迷ってしまいますｗ
各所に制限が有るので、注意して使うとしよう。

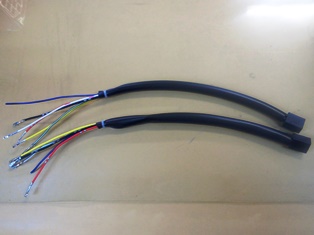

専用の、A/Fセンサーやノック信号入力ポートがあるので、
こんな物を作ってみました。

接続にはA/Fセンサーハーネスの線を切って繋げる・・・
で、HKSには、配線付きの端子しか無いんですｗ

え”〜〜〜ダメじゃん！

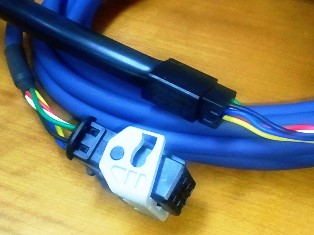

って、事でコネクター受けを作りましたｗ
こんな感じで接続できます。

本来、
センサーの電源はIGラインから引いてくるのですが、
V-pro4から出力制御するのがほとんど無いので、
V-pro4の電源から引いちゃいました。

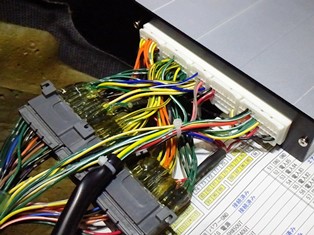

追加、変更したハーネス。

思っていたよりは、スムーズな作業でした。

エンジン始動に関しても、何のトラブルも無く
無事に始動できちゃいました。

ある意味、V-pro3より楽かもしれません。
問題があるとすれば、本体が大きくなったことで、
どこに据え付ければ良いのか、迷ってしまうことですね♪

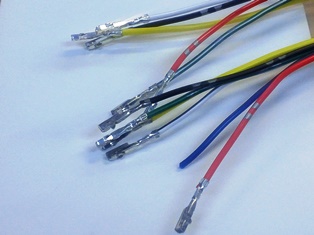

専用工具じゃ無いと、かしめる事ができない端子

今回作成した、「A/Fセンサーアダプター」と
端子のみ（HKSは配線付き）を販売いたします。
カタログコーナーを参照ください。

※画像では普通の端子になっていますが、
   製品化した物は、金メッキ仕様になっています。





新型 V-ｐｒｏ４ 付けてみました♪
