R35メーターLED
2014年 ４月 ５日

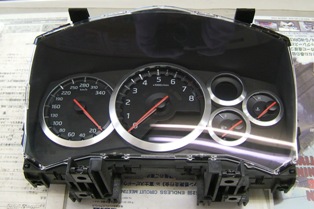

車輌本体から取り出したR35メーター

バッテリーターミナルのマイナス側を外して
５分以上経ってからハーネスを外してくださいね♪



あたしのお手々とカメラが映り込んでるのはご愛敬ｗ

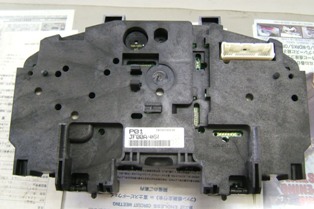

とりあえず、後側もパチッり

R35メーターはコネクターが１個です
でわ、分解開始！

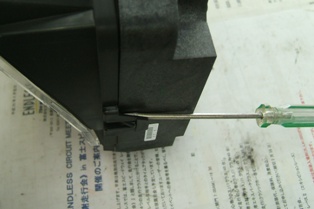

ツメの部分は慎重に厳かにおこなって下さい

結構、溝が深いので要注意です！
ツメを持ち上げて1mm浮かして・・・を繰り返していくと

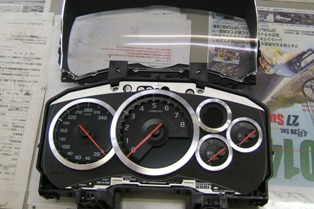

パカッ っと外れます

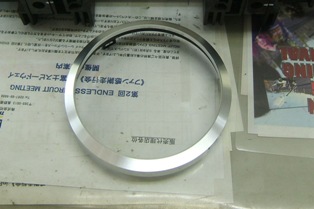

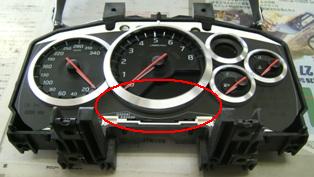

次は、リングを外していきます

赤○で囲った部分に注目！

画像のように少しずつ全体的に浮かしていくと外れます
ハイ！外れました

タコメーター → インジケーター →燃料計 →水温計
タコメーター → スピードメーター の順に外して下さい

燃料計と水温計のリングを外す前に、撮影するか
マスキングなどを貼って、針の位置を記録してください
ここで一言「ごめんなさぁ〜い！」（反省はしてないｗ）

針を抜く時とパネルを外す時の画像を撮るの忘れました！
針はパネル脱着工具を使ってまっすぐ抜けば取れます
かなりキツイので慎重に抜いて下さい
文字盤は簡単に取れます
全体的なパネルは部分的に両面テープがあります
めくって目視しながら剥がしていき、浮いてしまった所は
爪楊枝などで元に戻してください

詳しくは、ググれば何処かのサイトにありますｗ

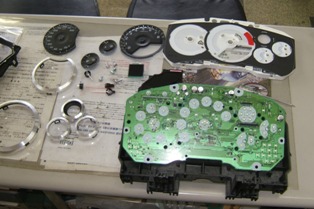

パネルやインジケーターを外した様子

LCDインフォメーションは大小のコネクターを抜いて
フラットケーブルのツメをゆるめてまっすぐ抜くだけ

基板裏のプラスネジ４個を外せば取れます

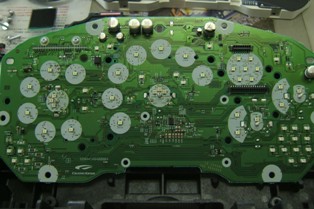

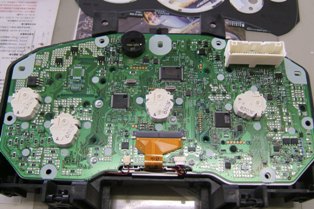

はぁ〜い すっぽんぽんになりましたｗ

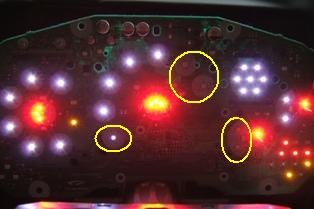

点灯テスト〜〜〜♪

黄○部分が不良のLEDです

通常電子部品は壊れた所だけ交換すれば良いのですが
LEDはメーカーや生産時期によって色合いが違います
特に外国製は同時期生産でも色合いが違います

なので、全部交換です！って言っても２４個だけね♪

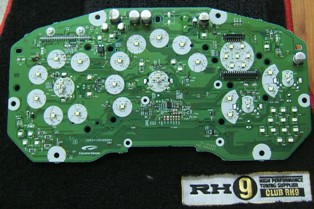

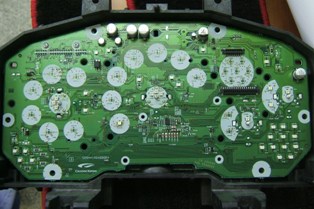

ささっと全部外しちゃいました（２ヶ所忘れてるけどｗ）
はんだごて職人３０余年の私には無問題（歳ばれるってｗ）

始めて買ったはんだごては小学２年生ｗ ｵ〜

基板面実装部品は、普通はんだごてを２つ使うんですﾖ
でも、職人のあたしは１つでＯＫ！

でも、個人的な作業は自己責任でお願いします
さて、画像を見ると1ヶ所だけ着いてますが（笑）
先に１個付けて点灯確認！しています
きちんとLEDが動作（点灯）するか確認してからね♪

ＬＥＤを外した後は、余分なハンダを綺麗に取り除き
１ヶ所だけハンダ付けしておきましょう

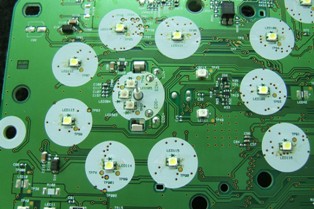

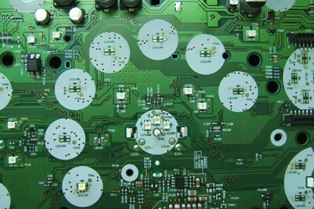

ＬＥＤ交換作業が終わった画像です

ここで一言！「簡単なようで難しいぞ」

Ｒ35メーターに使われているＬＥＤはちょっと特種で
販売しているのをあまり見掛けません

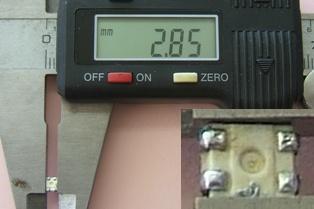

３５２８ってサイズなんですけど４端子なんです

２端子のＬＥＤは加工しないと付けられないので要注意！
綺麗に着いてるでしょｗ（当たり前だがｗ）

2.8mmピッチに端子が２個有るんだから相当小さい！
端子なんて 0.7mm幅しかなかったぞ〜〜ｗ

 IC用はんだごてと0.5mmのハンダを使えば可能ですｗ

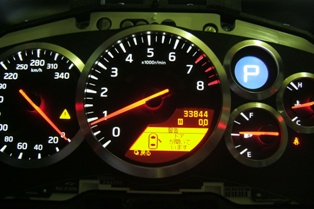

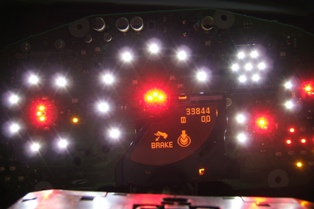

早速テスト〜〜

全体的に色むらもないしOKですね♪

目視ではまぶしくて比較できないので
必ずカメラで撮影する事をお勧めします
パネルやリング、針も付けました

R35メーターはオープニングセレモニーがありません
メーターに通電した時点で０位置に来ます

燃料計と温度計は外した時と同じ位置に来ます

何が言いたいか分かるよね？ 要注意ですぞｗ
さて、冒頭で言った
バッテリーターミナルのマイナス側を外して５分待って！

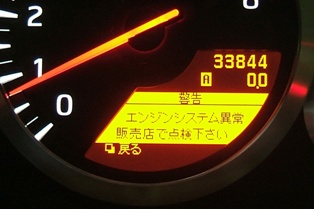

の忠告を無視するとこのような警告がでちゃいます

これ消えないですから〜〜残念！

ディーラーへ行くか当店にお越しくださいｗ
専用ツールでデータを削除してあげます
  お客様から感想をいただいたら掲載いたしま〜す♪





R35 GT-R メーターのLEDを交換してみました〜♪
