EJ20Y O/H
2010年 １０月 ６日

今回は、BL5 レガシーに搭載されている、
EJ20Yエンジンのオーバーホールをご紹介します

私にもあった若い頃(笑)から、
エンジン修理＝オーバーホール と言う変な定義がある

でも、本来これは間違いな訳ですが、いつからこうなったのでしょう？
昔はエンジン修理の際にシリンダーをボーリング（穴開け）した事から
サイズアップ→オーバーホールと言われているらしいです

修理＝Repair であって、部品の交換等はこれらに当たります
問題のエンジン修理と言うと、Rebuildが正しいのです

でも、当店へは「エンジンオーバーホール」でお願いしますｗ
さて、能書きはほどほどにしていよいよ 解体分解ですね♪

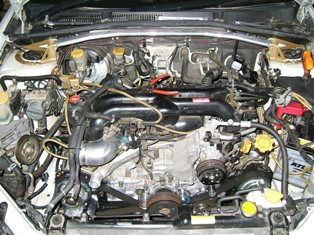

まずは補記類の取り外し

インタークーラーとかハーネス、配管類ですね

もちろん、冷却系のホースも外しますよ〜
上が終わったら、今度は下回りだぁ〜！

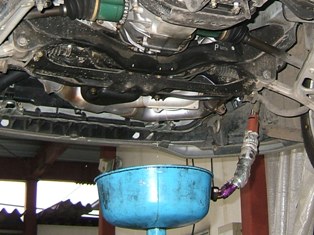

オイルクーラー配管内のオイルを抜いてます
オイルを抜いている間に、プロペラシャフトや

フロントドライブシャフトを取り外します
じゃ〜ん！

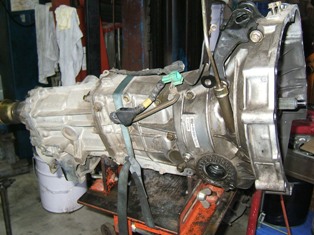

ミッションを取り外しました〜

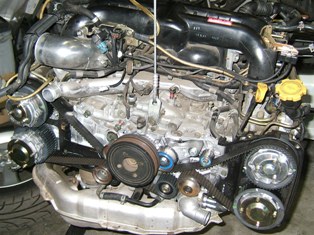

続いて、エンジンも よっこらせっと・・・

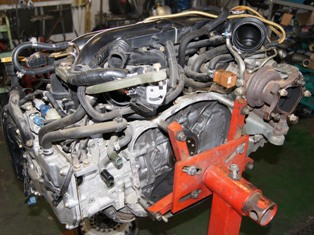

取り外したエンジンは スタンドにセットして

いよいよ エンジン本体の解体分解で〜〜す♪
いや〜ん お代官様〜〜(謎

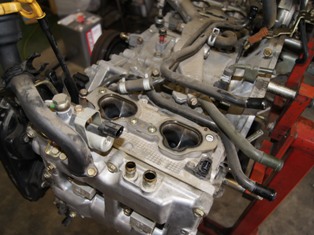

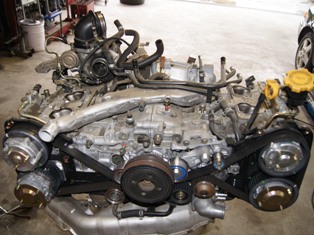

どんどん、脱がして 取り外していきますよ〜ｗ
やべ、首もげた？ｗ

違うだろ！（突っ込んでくださいｗ）

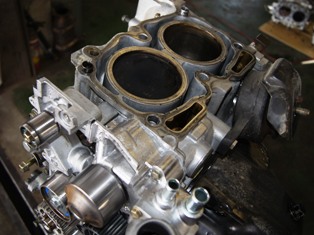

シリンダーヘッドを取り外しました

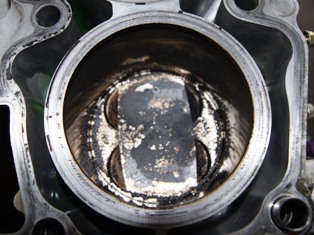

ライナーに傷が付いてないか・・・？

今回は大丈夫のようですね♪

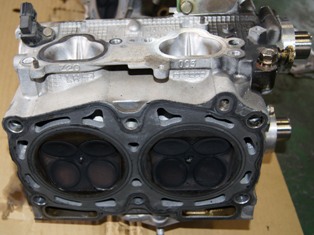

まずは、左側のヘッドから

燃焼形状はバッチリですね！（少し怪しいが・・・）


インテーク辺りに LH の文字が！
これが、左側のヘッドと言うことが判る記号ですね

アメ車のエンジンはヘッドが共通で、入れ替えても使えるんですよ
まぁ〜 OHVだけですけどね♪

OHVってナンですか？ そりはですねぇ〜・・・ググってちょ(笑)
さて、横にそれてしまった話は捨ててきて、本題へ・・・ｗ

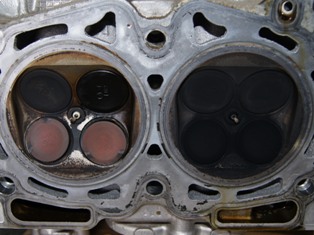

いよいよ右側のヘッドを外してみたところ、異常発見！

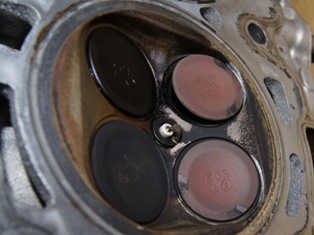

ほらほら、バルブの色がちなうでしょｗ

燃焼状態はバルブを観れば一目瞭然！

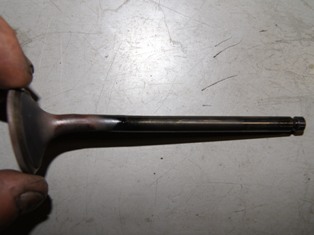

よく観てみると・・・曲がってるし〜

ピストンと干渉した跡までしっかり付いてますね〜
お〜〜 痛てててっ  しっかり骨折してますｗ

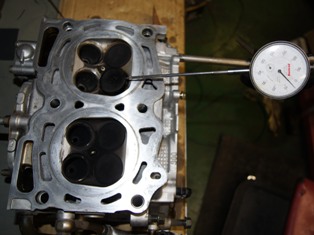

念のため、他のバルブも全部測定しておきましょう♪

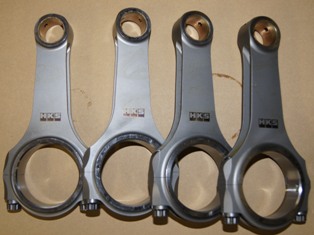

コネクティングロッドは HKS製H断面を使用しました

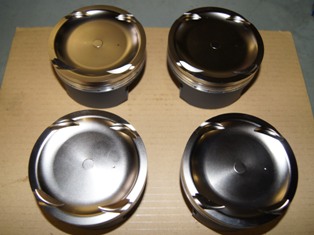

もちろん、ピストンも HKS製鍛造ピストンを使用しました

ニッケルメッキ+モリブデンコート仕様で耐久性もバッチリ！

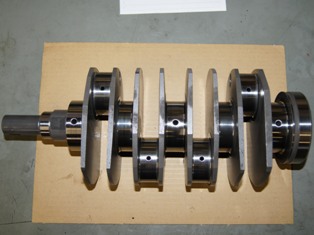

HKS製クランクシャフトは、削り出し品なのです

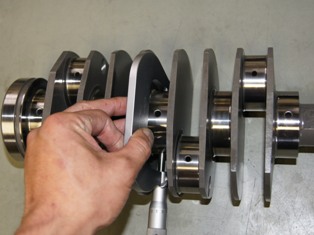

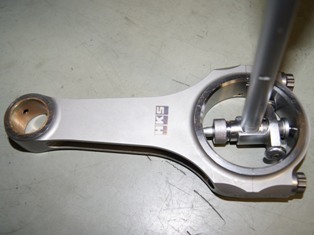

HKS製だから安心するのでは無く、すべてのパーツを隈無く測定

物事の善し悪しは比較から
手間暇を掛けた分「安心」と言う名のチューニングが出来るのです

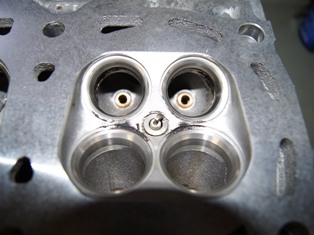

バルブガイド交換、ヘッド面研磨、シートリング加工後のヘッド

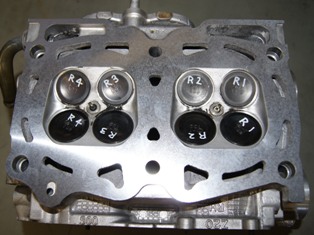

バルブを挿入してみました

加工後の綺麗なエンジンはいつ見てもいいですね〜♪
純正のターボチャージャーって非力ですよね？

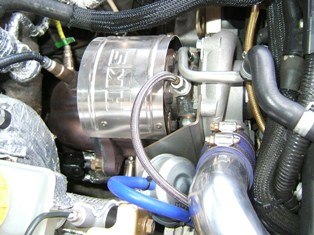

今回は HKS製 GT2835 ターボキットを装着しました

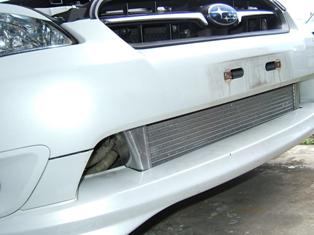

インタークーラーも前置きにして、ターボの性能を余すことなく
引き脱してパワーアップを図ります

慣らしが終わったらいよいよコンピュータセッティング

オーナーのインプレッションに乞うご期待ください
