エアコントラブル
2011年 8月16日

今回は、BNR32のエアコンが冷えない修理です。

BNR32は良くコンプレッサーが壊れます（古いからｗ）

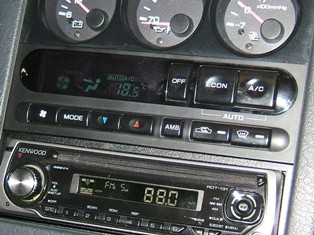

自己診断の結果「エアーミックスアクチエーター」が
故障していることが分かりました。

この故障も多いんですよね。
新品部品を買っても\8,930と大して高価じゃないですから
さくさくっと交換しちゃえば楽ちんです。

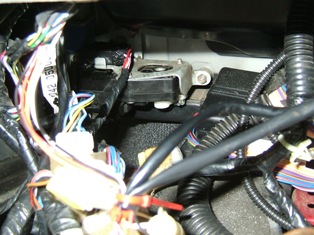

しかぁ〜し、コンソールの奥〜に有るので大変！
かなり面倒臭いですｗ

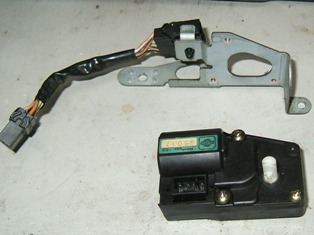

熊の手で、やっとこさ取り外したアクチエーター。

さて、いつものようにバラしてみましょうか？ｗ

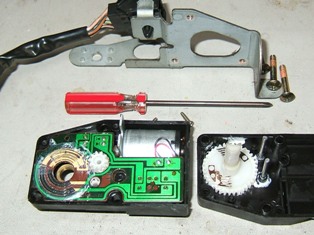

バラしてみました〜(^^)v

基板に少し焼けが有りますが問題なさそうです。

ギアやブラシにも問題がありません。
R33は大抵ギアが破損してダメなんですけどねｗ

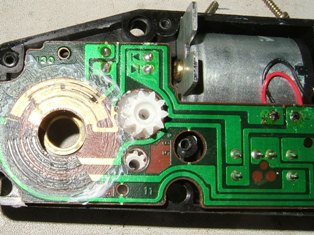

目を凝らしてジィ〜〜〜〜と見てたら・・・


うぉ！発見！ 単なるハンダ浮きじゃない。チョロいじゃん
Piece of Pai ! （←間違いなのだが・・・ｗ
Can you see the difference？

はんだごてを持って二十数年のおいらには簡単だぉ！
さて、元通りに組み上げてテスト動作は良好！。熊の手で何とか取付けて完了です。
部品の価格はそんなに高くないと思われるので新品交換がお勧めです。
でも、どーしても直したいという方はどうぞご自由に・・・ｗ 是非参考にしてくださいませ。
おまけ画像です。

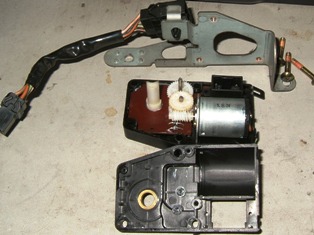

実は、アクチエーターを分解していくと画像の様になります。
今回の故障は既に何台も修理しており、初めからハンダ
不良と分かっていました。

問題なのは、ギアです。
間違って組めてしまうので分解時にはゆっくりと丁寧に。
モーターを付けずにスムーズに回転すればOKです。

そうそう、メインシャフトの位置はバラす前にマーキングを。
相違しているとまったく動きませんから・・・ｗ
今回は、ハンダ不良が原因でしたが、基板焼けやギア破損もたまにあります。
作動音がするのに動かない時は、ほとんどがギア破損です。あきらめてくださいｗ
