とよたう゛ぉくしー編

	今回は、トヨタヴォクシー煌Ⅲへ純正バックカメラと社外ナビゲーションを取り付けました。元々HPに掲載予定ではなかったので、いつものように画像が少ないですｗそこは、文字でおもしろおかしくお伝えしていきます。さて、それでは作業を始めますか！まずは、バラすことから。オーディオフェースパネルはエアコンパネルと一体です

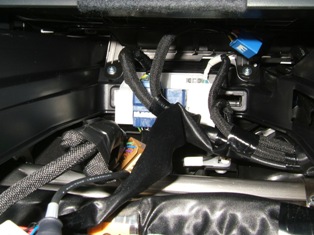

	オーディオ取り付け場所の画像奥行きが狭いですね～ハーネスもごちゃごちゃしていてよく分かりませんｗアレをああしてこうしておかないとダメだねｗ（謎

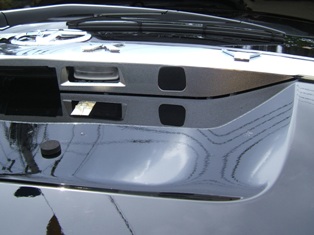

	さて、空想と妄想はおいといて (・_・ )ノ"" ゜ポイッ一番やっかいなバックカメラを取り付けちゃいましょう♪ VOXYはあんなところにカメラを取り付けます。

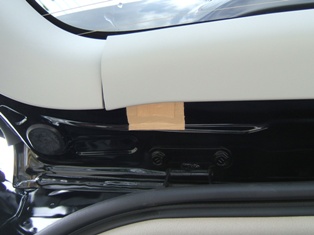

	でわでわ、バックドアの内張を外して行きますガムテープでキズが付かないようにね少しずつ浮かして外します。勢い余ると、プラスチックなので割れますよ～（経験者は語る・・・orz）

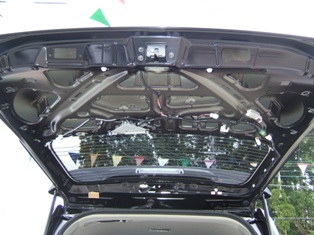

	はぁ～い、すっかり脱がせました～ｵｨ

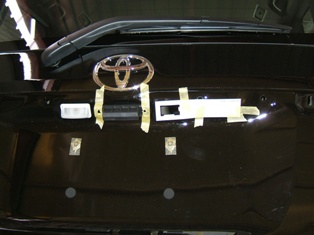

	トヨタ純正のバックカメラキットには型紙が付属するのでとても楽ちんです。「何で純正カメラにしたの？」「そりゃ～取り付けが楽なのと、　取り付け後の調整が必要ないからさぁ～ｗ」 ※本当は、安価な社外品でもぜんぜんOKなんですけど　見た目や耐久性など、安心できる純正を選びました。　また、ガイドラインが出るので便利です。

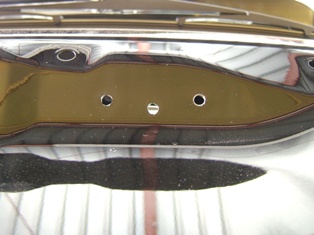

	確か６mmのドリルで穴を開けます。が型紙の上からポンチで印を付け、初めは２～３mmのドリルで下穴を開けてから、拡大しましょう♪

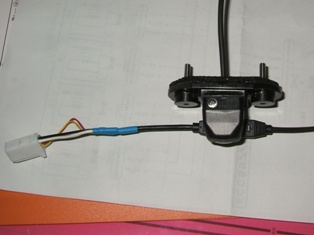

	トヨタ純正だけど、VOXY用です。標準？のバックガイドモニター（バックカメラ）だと、ステアリング操舵連動タイプになってしまいますので、スマホナビディスプレイ付用でオーダーする必要があります。でわ、隠さず教えちゃいますねｗトヨタ純正品番：08634-28042 定価\22,000-. ピンアサインはググればすぐわかります。

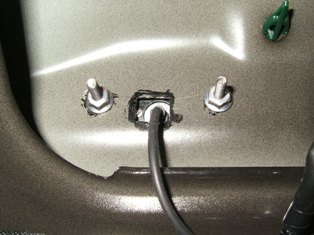

	ハーネスが通るところは１３mmのドリルで穴を開けるよう指示がありましたが、コネクターが通れば良いので、バリを取るついでに四角く削りました純正カメラには防水スポンジが付いてるので、改めて防水加工の必要がありません。（楽ちんｗ）しかぁ～し！、穴を開けた所はタッチペン等で腐食防止をしないとたちまち錆びてしまうので注意しましょう！

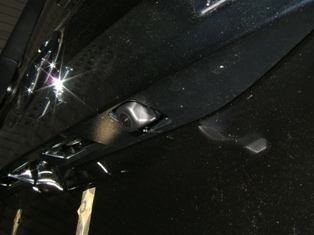

	こんな感じで付きました～

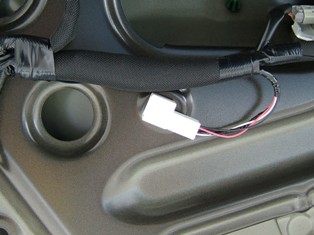

	車両側のカメラ接続コネクターです。純正カメラなので、そのまま付ければOK！？なのは、純正カーナビだけｗ社外ナビだと純正カメラ用電源の出力がありません。また、カメラの電源電圧が違うのでそのまま１２Vを繋ぐとカメラ本体が壊れます。さて、どうしましょうか？

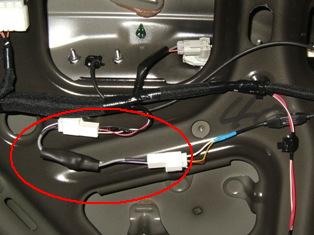

	ジャンジャジャ～～ン♪ 純正コネクター対応で、作っちゃいました～～(^^)v カプラーONなので楽ちん♪ 作るまでは苦労したけどｗ三端子レギュレータＩＣで１２Ｖを６Ｖに変換しています。苦労したのは、コネクターと端子なのです。入手するのに苦労しました～。今は在庫たっぷりｗ

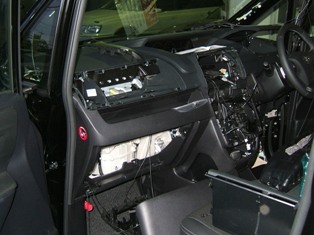

	次は、ＧＰＳアンテナと地デジアンテナの取り付けです。も～バラバラっすぅ～～ｗここで注意しないといけないのは、ケーブルの取り回し。まず、一つめは配線をキンクさせないこと。折らないこと。よくあるのが取り回し中に引っ張って配線を折ってしまうこと次に、GPSケーブルとTV信号ケーブルを一緒に束ねない。どうしても長めで余ってしまうケーブル。途中で束ねるよね？その時、一緒に束ねてはいけないってことです。

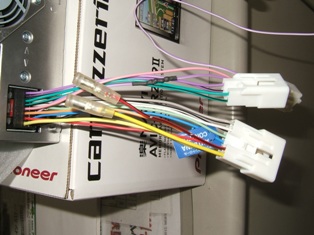

	さぁ～見せ場パート２ですｗ気が付きました？そーなんですよダイレクトです！通常だと、ギボシ端子で接続するのですが、接続部分が団子になって、カーナビがセット出来なくなるんですよ。仮に入ったとしても、冷却窓がふさがれてしまって、ナビ本体を冷やすことが出来ずに故障率が上がるのです。 ETC車載器用の電源を取り出してあります。赤色と黄色ね♪ もちろん、特別作業工賃を頂く・・・わけないじゃんｗ

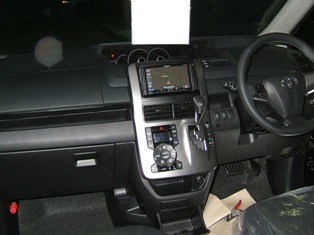

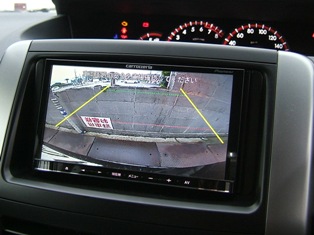

	すっかり元通りになって、バッチリ！作業終了です。バックカメラの映像が無くてゴメンなさい。（今度、お客様が来店したら撮影しておきます）撮影しましたｗリモコンエンスタとETC車載器も取り付けてあります。 ETC車載器においては、ナビと連動していますから、ナビ本体から利用歴などを調べることが出来ます。
	定期点検の際に撮影しました～

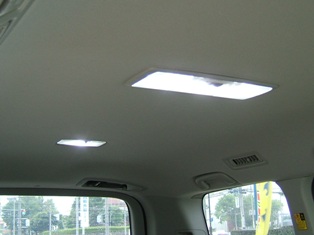

	ついでに、室内のルームランプを全てLED化かなり明るくなりました。
いかがでしょうか？参考になりますか？何百万円も出して車を購入してくださるのですから、他店ではまねの出来ないようなサービスを心掛けています。黙って蓋をしてしまえばほとんど気づくことがない事ですが誰かに見られて「え”～酷いね」と言われたくないです。電装を手掛ける私は、医者で言う神経外科医みたいなものです。今まで沢山の電装トラブルに対処してきました。これまでも、これからも、お客様の安心と安全を陰で支えていければ幸いに思います。安くても、いい加減に取り付けるのと、ぼったくり料金でキッチリ取り付けのどちらが良い？両方イヤだって？ｗそんなあなたはDIYで頑張ってください。失敗したら、ぼったくり料金で診てあげますｗさて、今回の純正カメラ用電源変換器とカーナビダイレクトケーブルですが要望が有れば製作いたします。電源変換器はコネクターが違うだけで、他にも流用できるので現在、基板作成をしています。今のところ、トヨタ６ピンのみですが、ピンアサイン分かれば他車種のも製作します。次に、ダイレクトケーブルですが、今のところ対応しているのはトヨタ・ダイハツの１０ピン＋６ピンです。車速取り出し用コネクター５ピン付きです。バックカメラ用電源取り出しもお付けします。カロッツェリアとパナソニックは何とか分かるのですが、他は分かりません。当店に依頼する前に、カーナビのメーカーと型番をお知らせください。製作費用は、量販店で接続ケーブルを購入する価格より安くしようと思っています。（あ、ぼったくるんだから倍の値段にするか？ｗ）部品代は価格が変動するのでお問い合わせください。。レターパックライト３５０を使えば往復でも安く済みますから、郵送での依頼も可能です。そだそだ、DIYする人を応援するんだったｗコネクターと端子（正確にはハウジングとコンタクトって言います）の販売も致しますので、自力で頑張りたい人もお問い合わせください。コネクター２個、端子１４本のセットと車速カプラは端子３本付きで販売中です。
