MR Wagon の巻
 |
今回は、一般車両の MR Wagon さんです。 他の業者さんからのお預かりです。 自己診断を行いたくてもコンピュータのヒューズが 数十秒で切れてしまい、自己診断が出来ない！ と、私の所に回ってきました。 エーｯ |
|
 |
某所より電気配線図をお借りしてきました。ありがと〜♪ フムフム、ほぅほぅ・・・さっぱりわからん (・_・ )ノ"" ゜ ポイッ 取り巻きのセンサー類を全部外しても切れる・・・ EUCも交換しましたが結果は同じ。数秒後に ﾌﾟﾁｯ! |
|
 |
かなり、熊りました〜ｗ 諦めません！勝つまでは！何のこっちゃぃｗ １つ分かったことは、ECU右側のコネクターを外せば ヒューズが切れないって事だけ。 「じゃぁ〜ハーネス外すか！」 |
|
 |

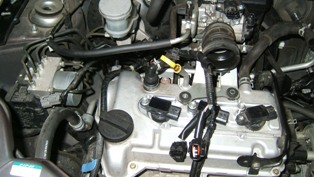

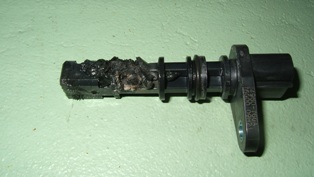

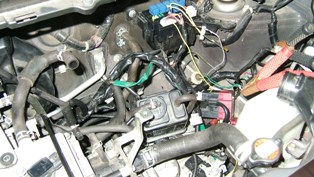

せっせと、ハーネスを外していく オイラ オルタネーターのネジを外して すたこらさっさ もうね、９５％位 外し終わったらね、原因分かったの。 ←コイツです！。太いハーネスの下に隠れていたので ぜんぜん気づかなかったんです。 車速センサーが内部でショートしてました。 |
|
 |

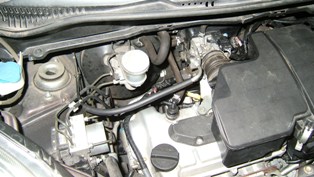

はい、ひたすら元に戻していきます。 | |
 |
各メーカーの電気配線図集に統一性はないｗ 単に電気配線って行っても、回路図なのか 配置図なのか、実寸図なのかで見方が変わってくる。 なかなか慣れないですね・・・ |
|
 |

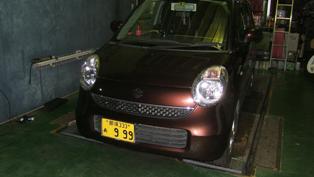

しっかり、組み上げて自己診断も異常なしにて終了。 | |
 |
おしまい | |
