MR-Sの巻
2011年８月６日改訂

今回は、珍しい リアエンジンのお車です。

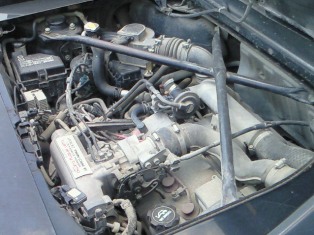

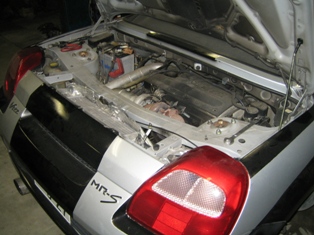

ZZW30 MR-S

Apexのボルトオン？ターボキットが装着されていました。

しか〜し、長年の経年変化と老化により、ボルトは折れ
マニホールドには亀裂が入ってしまいました。

応急処置は施したものの、そう長くは持たないと・・・
そうこうしているうちに、とうとう逝ってしまいました。

「エンジンから異音が出てオイルが漏れてる」
との通報を受けｗ引き取りましたが・・・

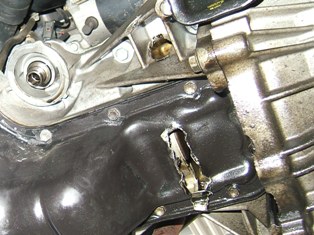

大きい穴が３カ所も開いてましたorz

これでもエンジンが掛かるんだからすごいですよねｗ

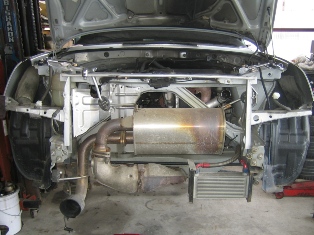

さぁ、とりあえずエンジンをおろしましょう・・・

あれれ、マフラーにも亀裂が・・・

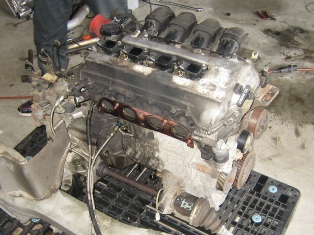

おろした 1ZZ エンジン


排気漏れもすごかったのかエンジン真っ黒です。

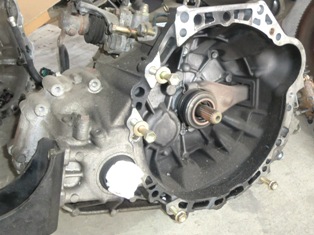

こちらは５速ミッション

６速化を検討しましたが、今回は断念。

後期の６速ミッションの一部が必要でした。
オーナーからMR2の３SGエンジンを載せて欲しいと

オーダーがあったのですが・・・

サイズが合わないので、こちらも断念
そこで、
ZZT231セリカの２ZZエンジンを使うことに！

インテークとエキゾーストの両方が可変バルタイ機構です。

でもね〜セリカのエンジン高くて高くて・・・


大発見！カローラランクスも同じエンジンだ！
こっちは安いぞ〜〜(^^)v
（今回は６速ミッションを使えなかったのが残念！）


この安易な考えが後に大事件となる・・・ｗ

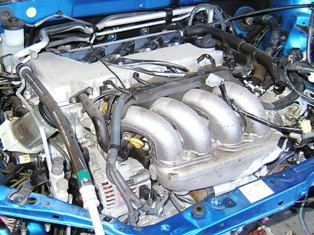

早速、カローラランクスの安い事故車を購入！

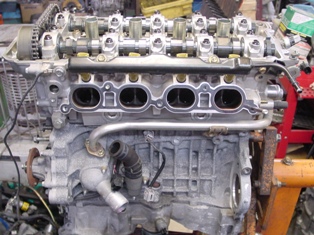

さっさとエンジンをおろしてバラしてみたよ。


さすが１万km台のエンジン！汚れもなく綺麗でした。

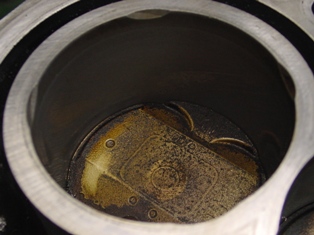

シリンダーにはキズ一つありません。

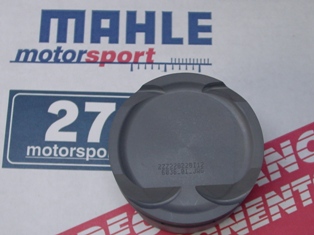

今回もターボエンジンにするため、マーレーの

ローコンプレッションピストンを使用しました。

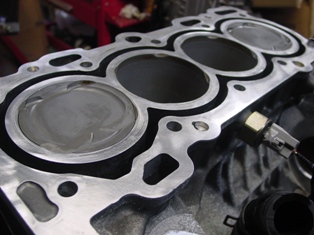

ピストンを組み込んだ様子。

もちろん、ピストンからコンロッドも重量合わせしてます。

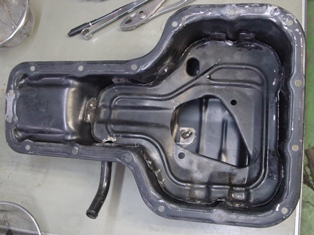

１ZZと違って２ZZにはバッフルが付いていないんですね。

１ZZから移植しちゃいましたｗ

オイルパンからにょきっと出ているおちんちんみたいなのは

ターボのオイルリターンパイプです。

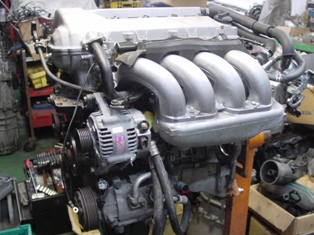

組み上がったエンジン。

エンジンマウントの高さ違いや、オイルレベルゲージとか
スロットルボディーの向きが違うとか色々ありますが・・・
エンジン側は完璧です・・・しか〜し、問題は制御です。

ハーネスの加工が待ってます。（；゜〇゜)
安易な考えでカローラランクスのエンジンを採用したお陰で、
とっても大変なお仕事となってしまいました。

コンピュータは１ZZ→２ZZセリカ用に変更。
ApexからP-FCが出てたので使用しました。

まずはランクスがセリカ用P-FCでエンジンが掛かるように変更。
微妙にセリカとランクスは違うのだ。もちろん色も合わない。
この変更を元にMR-S車体側との接続を思考する。

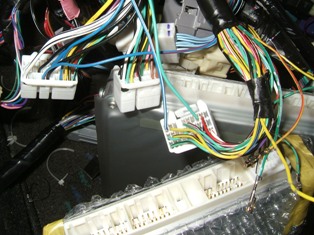

MR-Sのハーネスをセリカ２ZZ用に改造する。

と、まぁ〜大変だったわけだｗ
最後に気づいたのはスロットルセンサ信号が逆だった。

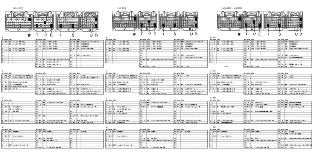

←３台分のEFIデータをシート化してMR-S＋２ZZ用を作る！

一言で「大変だった」そんな生やさしいものじゃないのですよｗ

VVTが増えたわけでしょう？ハーネス足りなかったのですよｗ
O2センサーの数は違うし、イグニッションコイルも違う。
インジェクターだって違うのですよ。
って事は、コネクターが合わないのです！！！がぁ〜ん

まぁ〜何とかなっちゃいましたけどね♪
１個、訳の分からないソレノイド制御のバルブが・・・
オーナーの危険な電装取り回し（劣化するとショートする）も
きちんと対処しました。

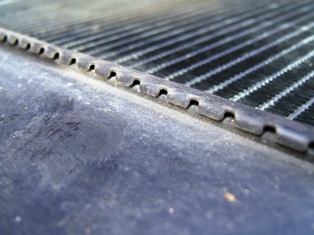

最終段階に入った頃にラジエターからの水漏れ発生！
結果は交換となりました。

もちろん、クーラントは『クール９』です。

バッテリー台とか錆が発生していたのでサンドブラストで
綺麗にして塗装しました。

すみません。毎度のことですが・・・画像が無いっすm(_ _)m

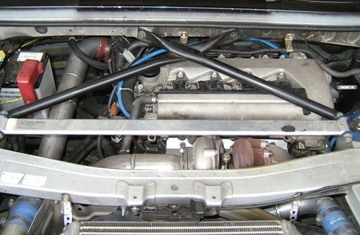

とりあえずエンジンはまともに始動して、メーターも正常に稼働したわけですが、ターボ装着なんですよね〜

元々、ZZT231用パワーFCはNAな訳で・・・、そこはプロショップのノウハウでカバーしました。ｗ
もちろん、HKSのA/Fノックアンプを搭載しているのは言うまでもありません。（配線大変だったｗ）

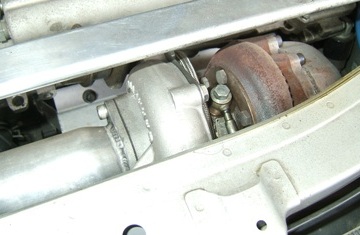

ところで、ターボは何を使ったか？知りたくないですか？ HKSの**を使いました。

MR-S、セリカ、ランクス。この車種のコンピュータセッティングならお任せください！
ターボ化でもきっちりセッティングしますよ〜(^^)v

あ、お客様に感想を聞くの忘れた・・･･・「最高でっす！」だってｗ
