蛍光灯式 懐中電灯の改造
 |

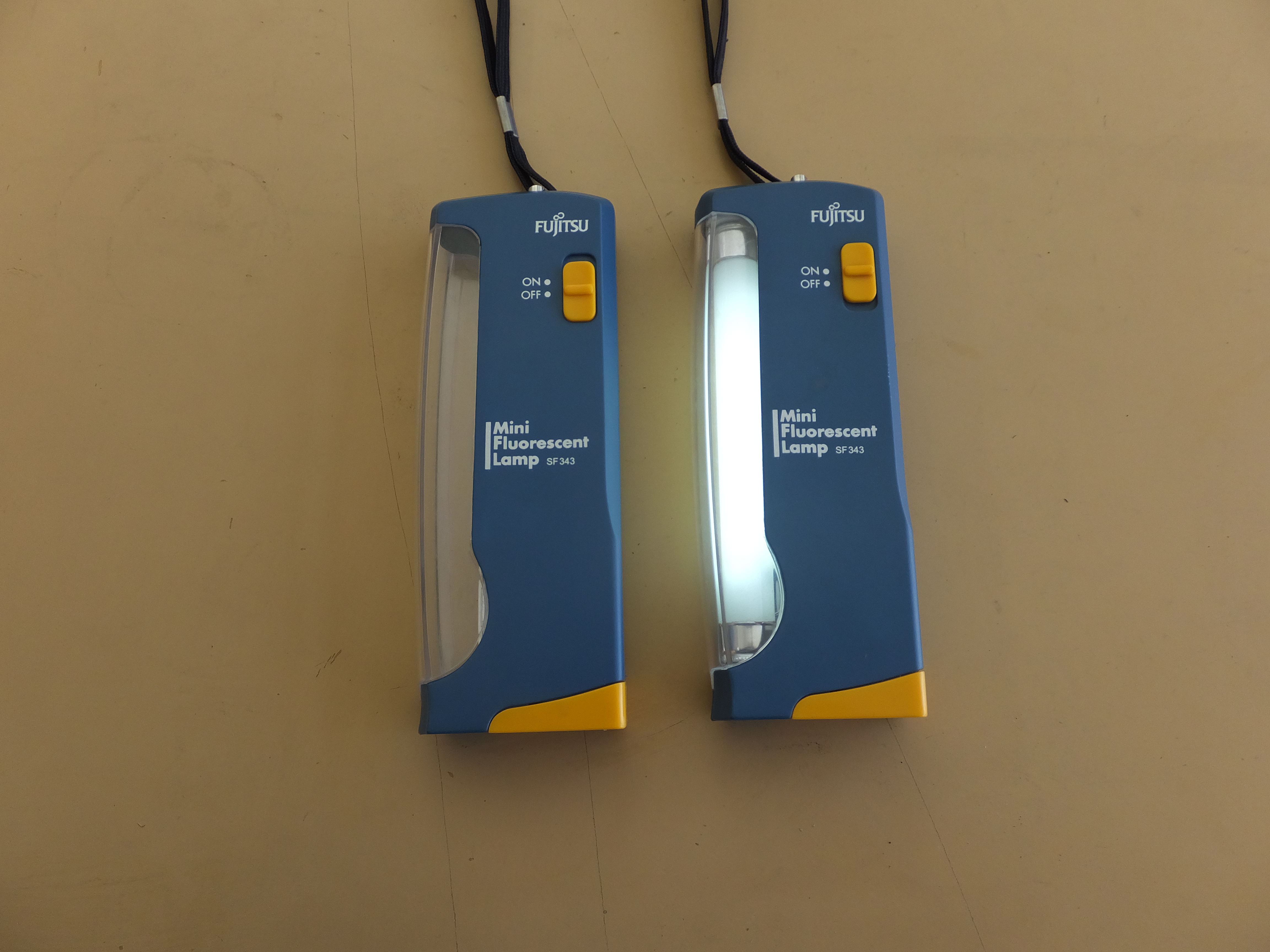

数年前、大雪が原因で大停電を経験しました。 そこで、懐中電灯が欲しいと思っていたところ、 コンビニで在庫処分していたので買った。ような気がするｗ 富士通 ミニ蛍光灯 ブルー SF343F という商品 しか〜し、４Wの蛍光灯が思ったより明るくない。 しかも、２〜３時間しかもたない、かなりの浪費家なのだ。 そこで、今 流行りの LED式にしてしまおうと思ったのですよ。 |
|
 |

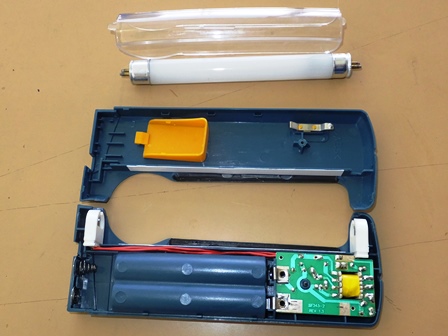

さっそく！ 解体！ 蛍光灯の点灯には、約 ６０００Vの電圧が必要で、 乾電池４本 ６V を トランスを使って昇圧しているのです。 |
|
 |

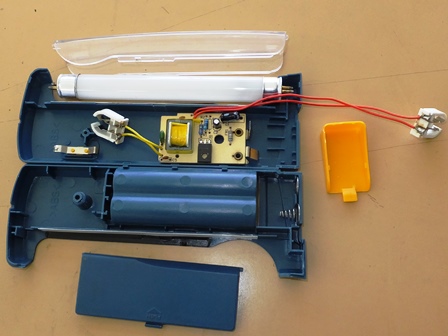

トランジスター１個を使って、発振回路を形成し トランスによって、高い電圧を発生させています。 LEDなら、数ボルトで発光し消費電力もきわめて少ないのにね。 |
|
 |

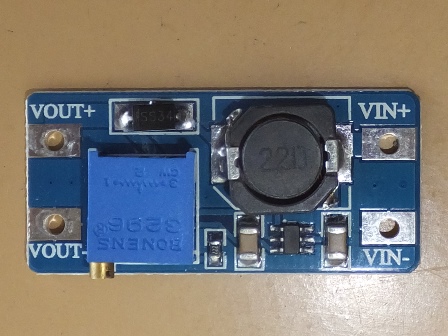

ところが、４ｗ蛍光灯のサイズにLEDを並べても良いのですが、 作る方が大変なのです。発熱も心配だし・・・ 何個も生産して販売するなら良いのですが、今回限りなので。 そこで、車用のバーLED COBタイプを使用します。 でも、車用って１２ｖじゃん？ｗ だから、小型インバーターで昇圧することにしました。 COB＝Chip On The Board の略 |
|
 |

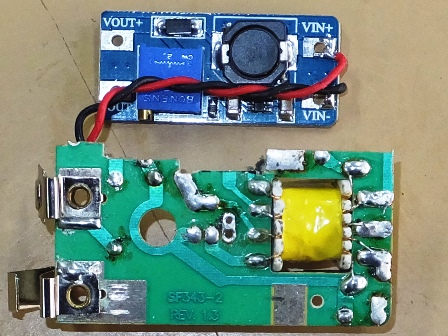

インバーター基板を追加するため、元々の基板を加工します。 インバーターを使うのには、もう一つ理由があります。 １２ｖ用LEDを車用バッテリーに接続したとして、これはOK しかし、いつしかバッテリー電圧は落ちてきます。 電圧が半分になったら、LEDも点かなくなりますよね？ しかし、インバーターなら４ｖも有れば、しっかり１２ｖを作ります。 バッテリーの最終電圧まで、がっつり搾り取ってくれるんですｗ |
|
 |

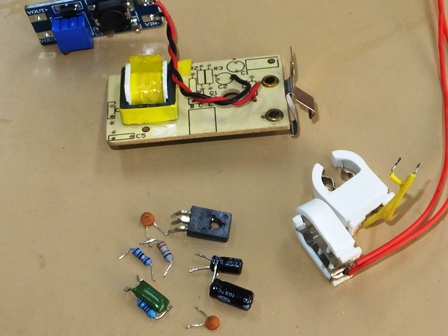

不要な電子部品を取り外しました。 トランスを残したのは、トランスがそこ付きして、 基板の高さを保っているからです。 それと、偶然ですがインバーター基板の押さえにもなりましたｗ |
|
 |

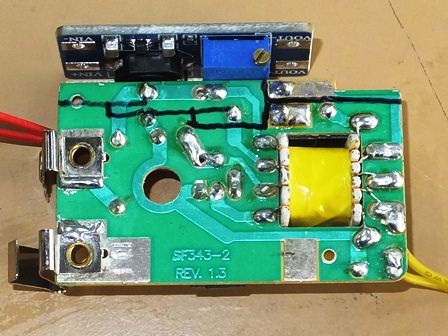

加工した基板 この時点で、作動確認をしましょう。 調整が出来るインバーターなので、 いきなり通電したら何ボルト出力するか分からないからです。 ニッカドと同じ １.２ｖまで使い古した電池４本 ４.８ｖでテスト！ 出力を１２ｖに合わせて、セット完了です。 |
|
 |

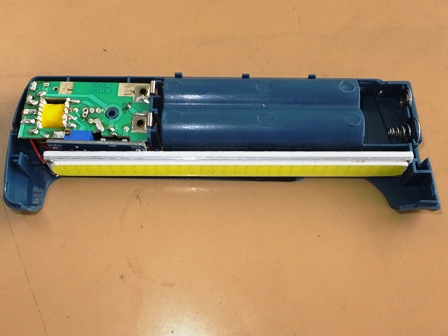

ほぼ完成した画像 ふたを閉めれば完成ですねｗ |
|
 |
さぁ〜 如何ですか？ 比較するまでも無く LEDって明るいですね |
|
 |
||
