Racepak IQ3
2010年 ９月１９日 修正
 |
今回は、Racepak IQ3 の取付をご紹介します。 何だか ゾクゾクしちゃうかも 私は ガクガク ブルブル でしたが(笑) |
|
 |

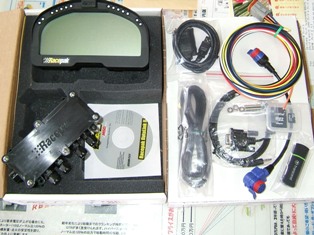

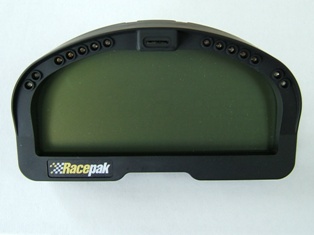

商品の入った段ボール箱を開けてみると・・・ ２個に分かれて入っていました １段目ってか上ね 開けてみたら早速 本体登場 ！ |
|
 |

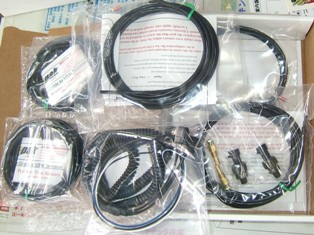

２個目の箱にはケーブルやセンサー類が入ってました 上の画像にある ソフトウェアーCDなんですけど Englishな訳で、>*０*<キャアアッ なのよｗ 誰かパッチ作ってくださいませ(笑) |
|
 |
さて、お客様のご要望で純正メーターにビルトイン！ スペース的には問題がなさそうなんですが・・・ 実話・・・１週間ほど悩みました（爆 奥行きがたりねぇ〜〜そんなの関係ねぇ〜（死語？ |
|
 |

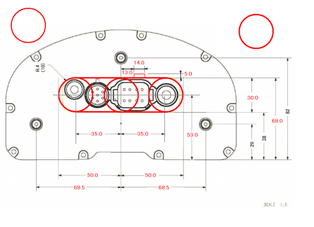

Racepakの原寸大寸法図が有るので利用します 赤文字のところが追加・修正した所です 本体の寸法を測定すると・・・違うし・・・ｗ |
|
 |

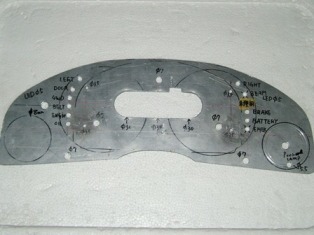

厚めのアルミ板を利用して型取りを作ります 切って描いて穴あけて・・・うぉ！ずれた・・・ アルゴン溶接で証拠隠滅（爆 試行錯誤の上、完成しました(^。^) |
|
 |

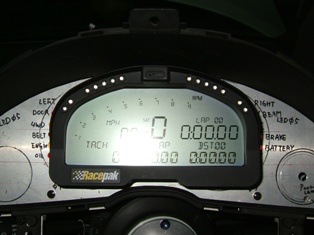

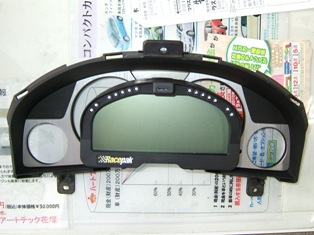

仮着けしてみましたよ なかなか良い感じです え〜簡単な様に見えますよねｗ でも、 型板の穴開けをする前に、アクリル板で試作してます 奥行きとか、干渉度合を確認しながら、配置等を決め 穴開け加工をしているんですょ〜 |
|
 |

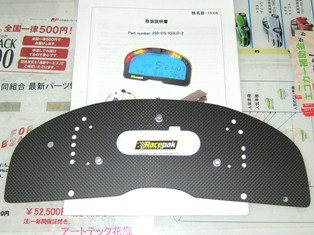

そして！ 出来上がったのが コチラ ドラ〜〜イ カーボン ！（高いよ〜〜 切ったり穴を開けた後ってバリが刺さって痛い！ 外周から、穴開けしたところまで一つ一つヤスリ掛け ここまで来るのに相当苦労しました(;^_^A ｱｾｱｾ… |
|
 |

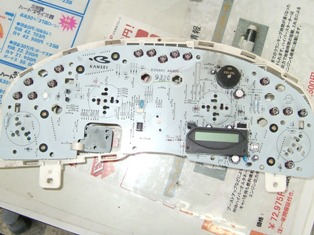

さて、今度は純正メーターの加工に入ります ばらんばらんにしましたｗ 電子パーツがぎっしりです この基板を残さないと、 ドアロックの制御が出来ません（困 |
|
 |

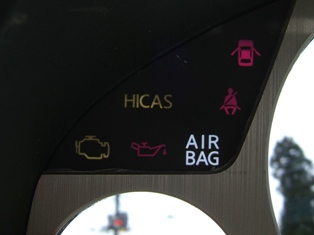

透かして警告灯の種類や配列を確認してます | |
 |

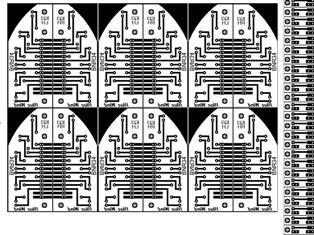

ユニバーサル基板で試作と製作をしましたが、 見た目や性能、脱着を考えると専用が良いかなっと でもって、プリント基板用に原版作りました |
|
 |

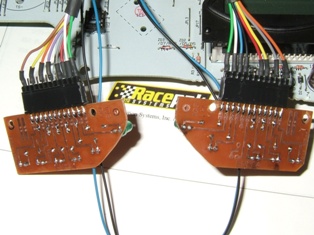

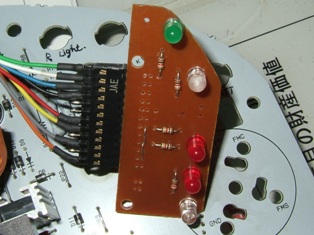

出来上がったのがコチラ 試しに・・・ １０年前の感光基板使ったら、露出不足で現像失敗ｗ 冷蔵庫にしまって置けば長持ちするそうです 結局、新品基板を購入。まいどあり〜ｗ |
|
 |
今、流行（今更流行とも言うｗ）のLED 日本人による青色発光ダイオードの発明で フルカラーが可能になり、飛躍的に伸びてきました とっても明るいLED、照明にも使われてますね 長寿命で消費電力が少なくて発熱しないが売り？ でも、ＬＥＤ照明って冷陰極菅より消費電力高いし 発熱もするんだなぁ〜これが。海外製品は危険 |
|
 |

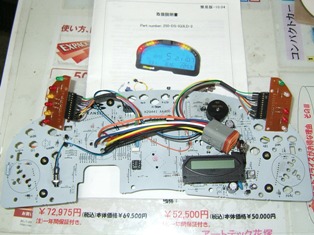

さてっと、いよいよ配線をハンダ付けしていきます レースパックの電源もこの基板からいただきま〜す 電球などの総消費電力を調べましたが、40wと大きい ４Aも取れるならレースパックの電源は余裕です |
|
 |

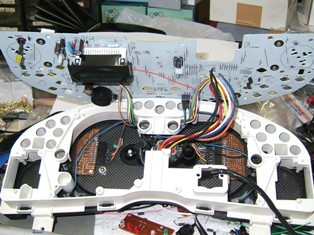

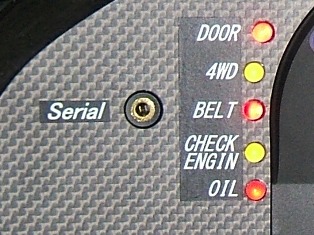

こんな感じに仕上がりました レースパックを操作するスイッチもメーターパネル内に 取り付けしましたが、今後のためにメーターの未使用 コネクター端子にも配線を接続してありますので 外付けスイッチが接続可能となってます |
|
 |

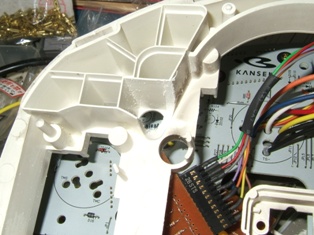

ケース内部の加工 | |
 |
レースパックとパソコンを接続するインターフェースは 背面に有るため、その度に脱着ではたまりませんｗ 延長（園長ぢゃない）ケーブルを作成しました 余裕があるのでパネルに埋め込みました |
|
 |

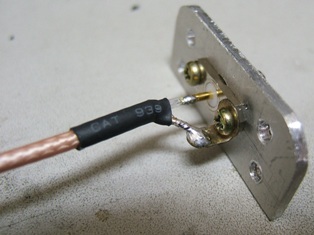

いよいよ合体！ うぉ〜〜 GPSアンテナのケーブルどうしよう・・・ IQ3のGPSアンテナケーブルはSMAと言う とっても小さなコネクターを使ってます |
|
 |
こちらも、延長ケーブルで対応しました せっかくですのでケース背面に固定しました |
|
 |

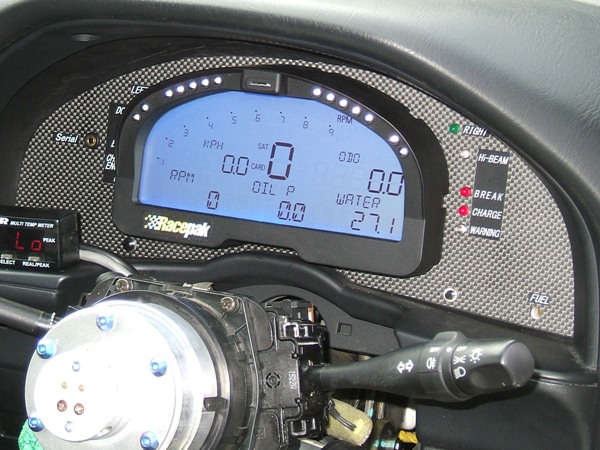

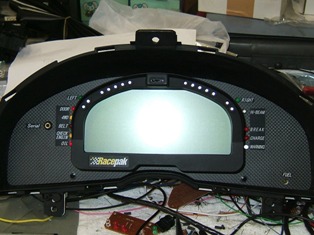

完成したメーター やったね (^^)v |
|
 |

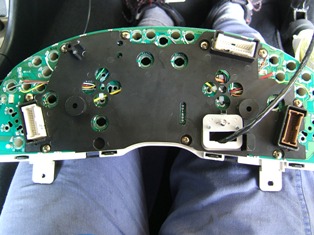

メーター背面の様子 もっと、配線うじゃうじゃになると思ってましたが インターフェースの配線１本だけと、すっきりしてますね |
|
 |

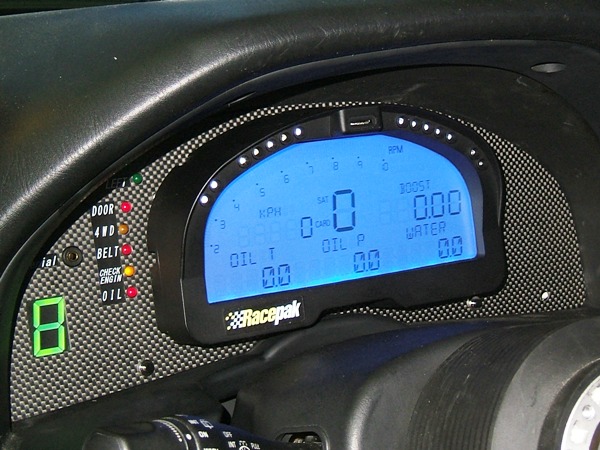

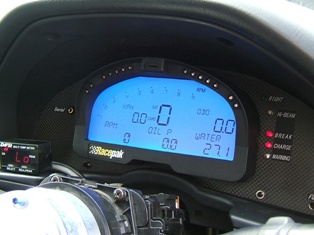

車両に取り付けた様子 上部にセットするSDカードには、区間タイムや色々な 情報をロギングしたデータが記録されます GPSと回転でギアが何速なのかも表示されます 表示画面も４パターン設定できてとても便利ですよ |
|
 気になる人は、お気軽にご相談くださいね♪ 車両提供 T様 BNR34 有り難う御座います |
||
