BMWの巻
 2011年 ７月３０日

今回のチューニングは BMW M3 ３.０L です。

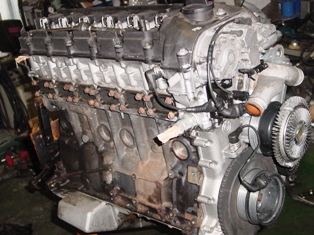

画像はチューニング用のベースエンジン。

ハイコンプピストンを組み込んでV-Proで制御します。
まずは、いつもの様に分解していきます。

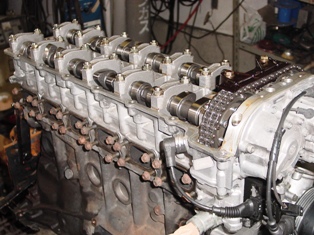

カムカバーを外したところ。

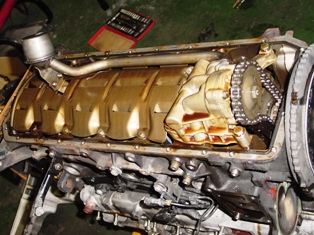

オイルパンを剥がしました。

オイルポンプはチェーン駆動式ですね。

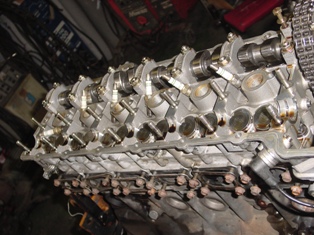

カムを外したところ。

ヘッドボルトが見あたりません。
カムホルダーと言うんでしょうか？

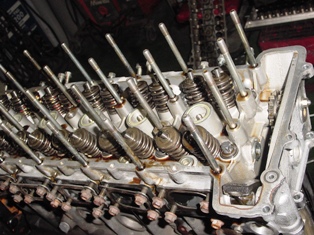

外してビックリ！ スタッドボルトです。

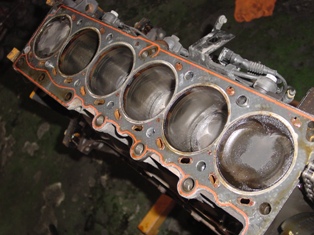

ヘッドを外した、シリンダーブロック。

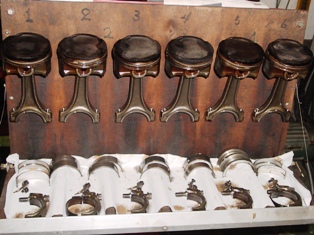

取り外したピストンとコネクティングロッド。

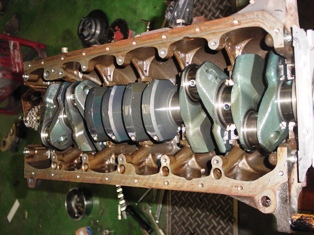

次は、クランクシャフトを外しましょう。

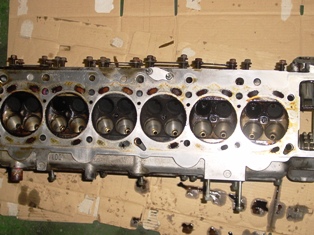

取り外したヘッド。まぁ〜こんなものでしょう。

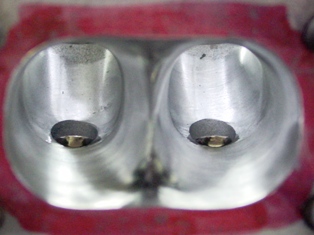

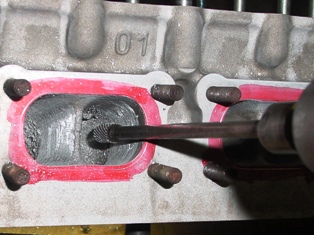

ポート加工に入ります。まずは荒削り。

１カ所1カ所、丁寧に仕上げていきます。

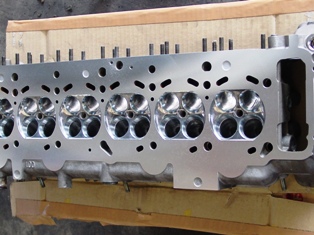

ほ〜ら、段々綺麗になってきましたｗ。

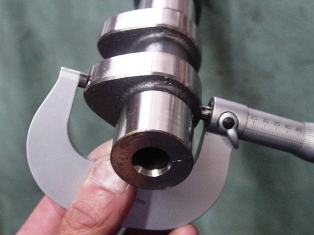

何はともあれ、まずは測定が基本！

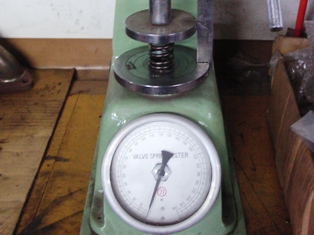

こちらの器械はバルブコンプレッションテスターと言って

バルブスプリングを測定する装置です。

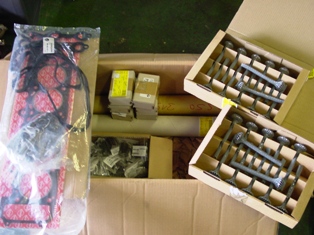

本国から届いた、バルブとかガスケットなどなど。

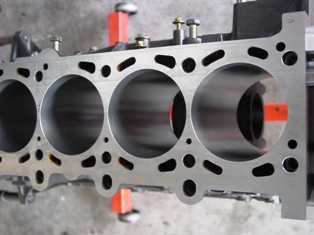

加工から戻ってきたシリンダーブロック。
さすがに綺麗ですね〜

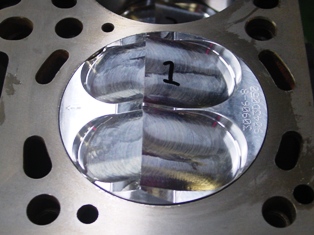

ピストンを組み込んだ様子。

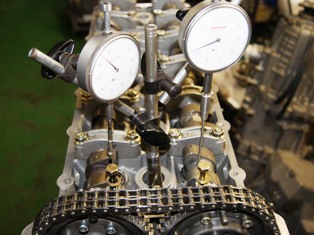

いつものバルタイですね。
じゃじゃ〜ん。組み上がりました〜(^^)v
ノーマルコンピュータでの始動は確認済み！

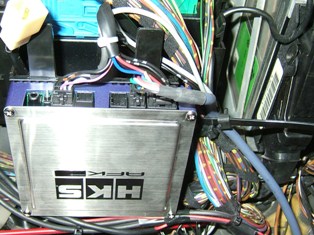

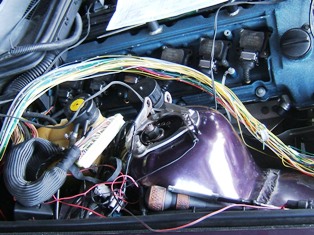

いよいよV-Proの取り付けです。

純正のコンピュータがエンジンルームにあるので
かなぁ〜り苦労しました。

もちろん、ノーマル状態に出来るようにしてあるのは
言うまでもありません。
BMWは純正コンピュータ（DMEって言うらしいｗ）に
パワートランジスタが内蔵されており、イグニッションコイル
を直接制御しているのです。

V-Proは内蔵されていないため、今回のように外付け
しなくてはならない。

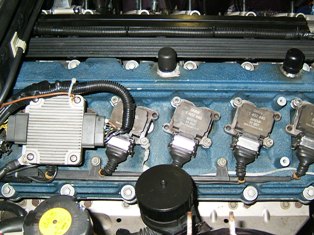

６個分のパワトラをセットするスペースがないため
RB２６用のパワトラモジュールを使ってみました。
HKS A/F ノックアンプです。

排気が2系統なので、センサーも2個使用しました。

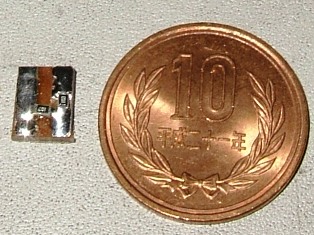

点火系信号制御のための電子装置を製作しました。

かなり小さいでしょ？。これでも大きい方なんですよｗ

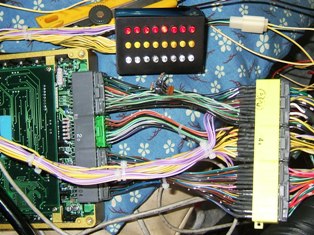

セットアップ中に何かと不便な状態があり、

F-con の入出力状態が確認できるように

簡易テスターを作ってみました。

あくまで簡易ですから・・・ちょっと見づらいのよｗ

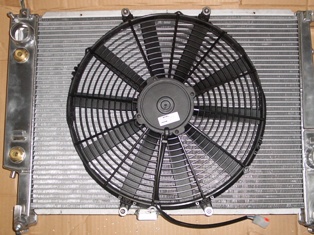

大容量アルミラジエターに電動ファンをセット！

せっかくなので、V-Proで制御してます。

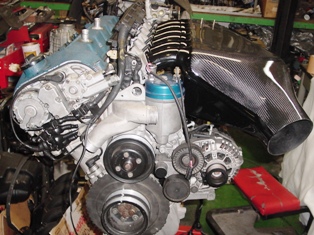

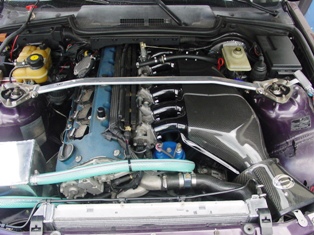

エアフロレスになったため、でっかいインダクションボックス

がセットされました〜  カーボンなんですよ。軽いです！

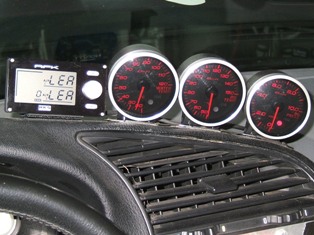

A/Fセンサーを２個付けたので、表示も2個に。

意外と差が出るのには驚きました。

コレで、常にエンジンのコンディションが確認できますね。
つくばサーキットにて、現車合わせセッティングを行いました。
オーナーは大変喜んでいました〜

４気筒エンジンのV-Pro制御はネットで見掛けるのですが、６気筒って無いんですよね〜
今回も、HKSのご協力の下で無事に製作できたこと、心より感謝いたします。m(_ _)m

追伸：いつも画像が物足りなくてすみません。完成間近になると忙しくて・・・ゴメン
